焼却設備

ごみの焼却施設は、安心・安全にごみを処理するための様々な設備で構成されています。具体的には、ごみの貯留・供給設備、高温(850℃以上)焼却可能な燃焼設備、燃焼用空気供給設備、排ガス処理設備、焼却灰の搬送・処理設備、排水処理設備、電気計装設備等が必要です。

また、焼却設備は絶えず様々な負荷(高温、酸・アルカリ、物理的負荷)にさらされているので、そのような負荷についての対策も講じなければいけません。

人と環境にやさしい設備の追及・提供を目指し、50年以上にわたり主に自治体向けの都市ごみ焼却設備の設計・新設・改良・メンテナンス等に取り組んでいます。長年にかけて培った技術と経験を活かし、ごみ処理に関わる問題を総合的にサポートいたします。

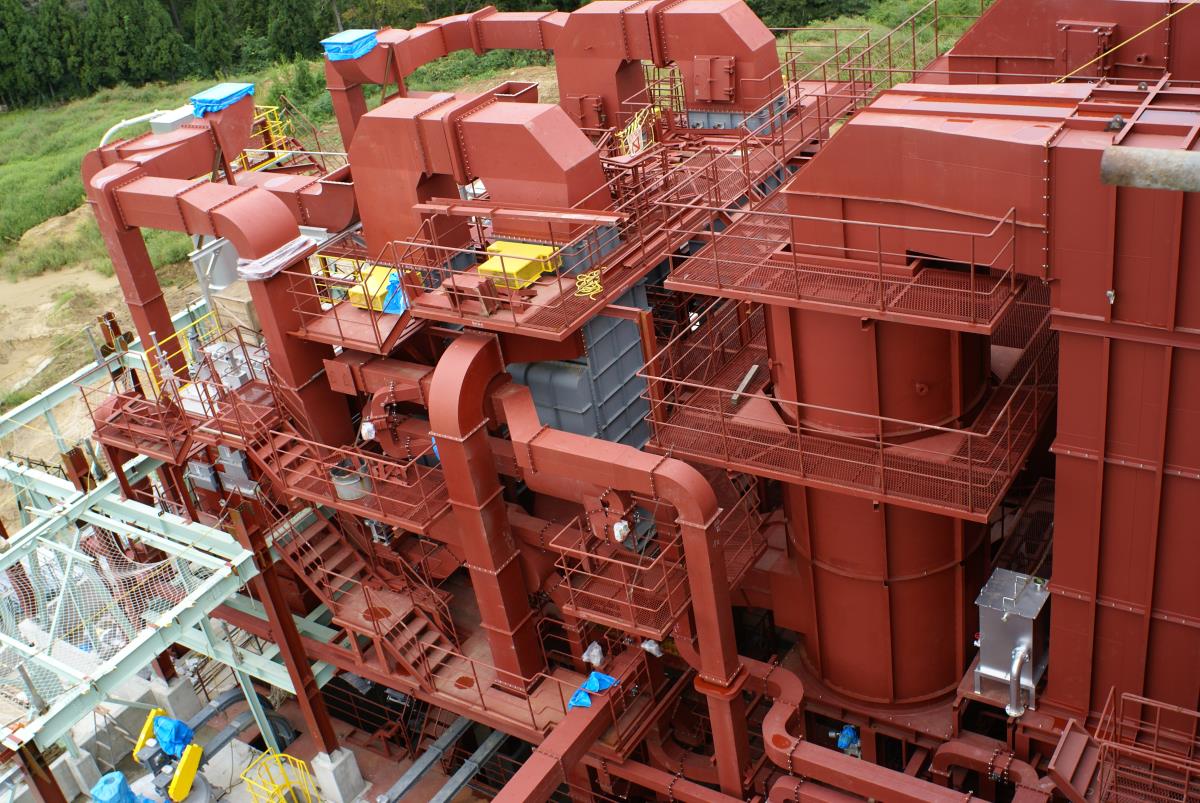

ストーカ炉

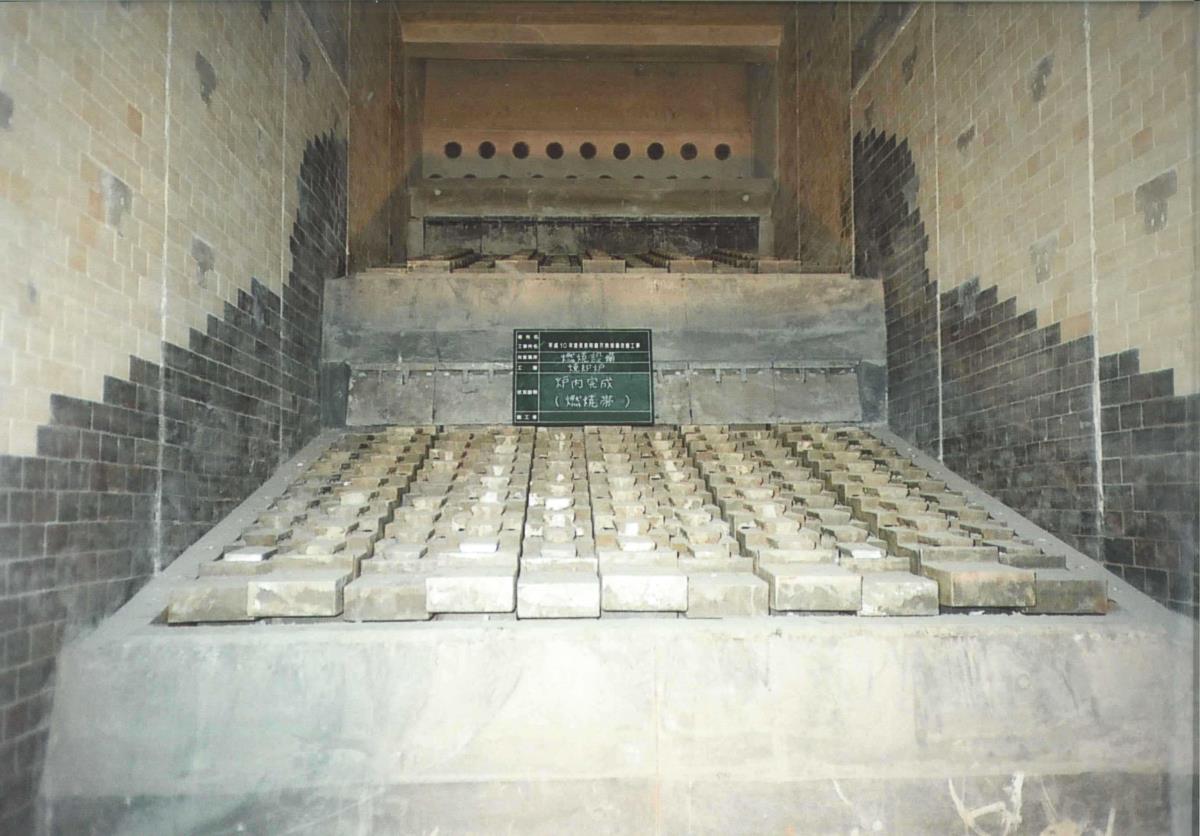

ストーカ式焼却炉

階段状に配置された火格子(ストーカ)の動きにより、ごみの撹拌・搬送と共に燃焼を行う焼却炉です。可動火格子の水平運動によりごみを静かに搬送し、垂直運動によりごみと空気の接触を促進することで効率良く燃焼させることが可能です。

ガス冷却設備

ごみを燃焼させて発生した高温(850℃以上)の排ガスを、後段の熱交換器・集じん器に適した温度まで冷却するための設備です。排ガスに水を噴射することで冷却を行い、ダイオキシン類の再合成を抑制するために余剰水を発生させることなく急速に冷却させる能力が求められます。

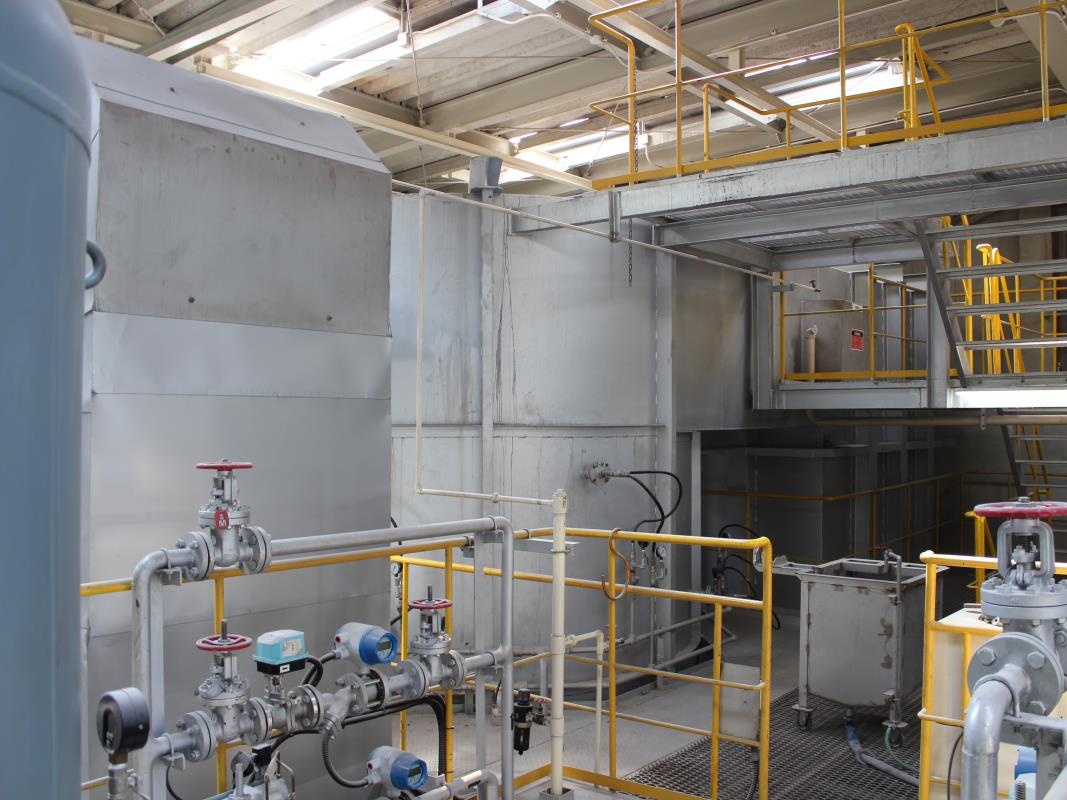

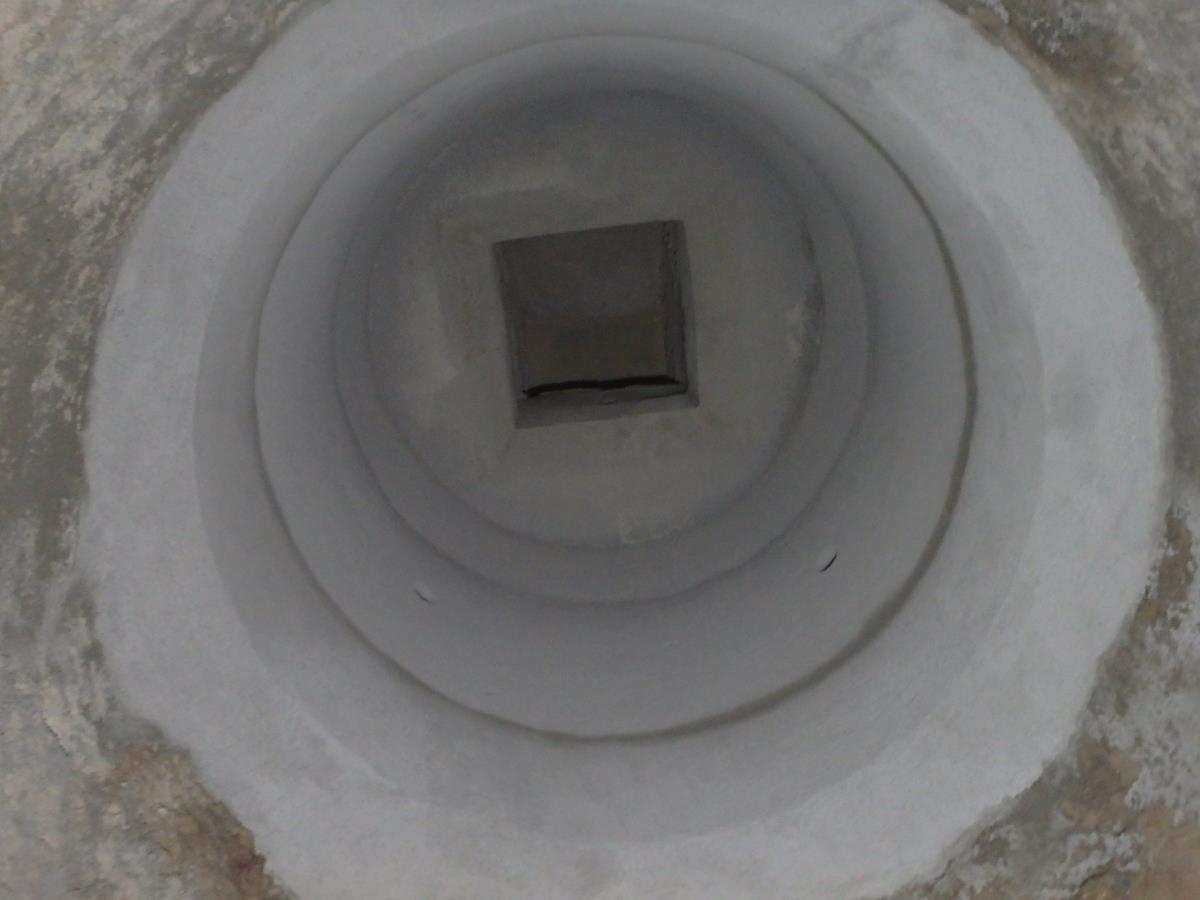

ガス冷却室

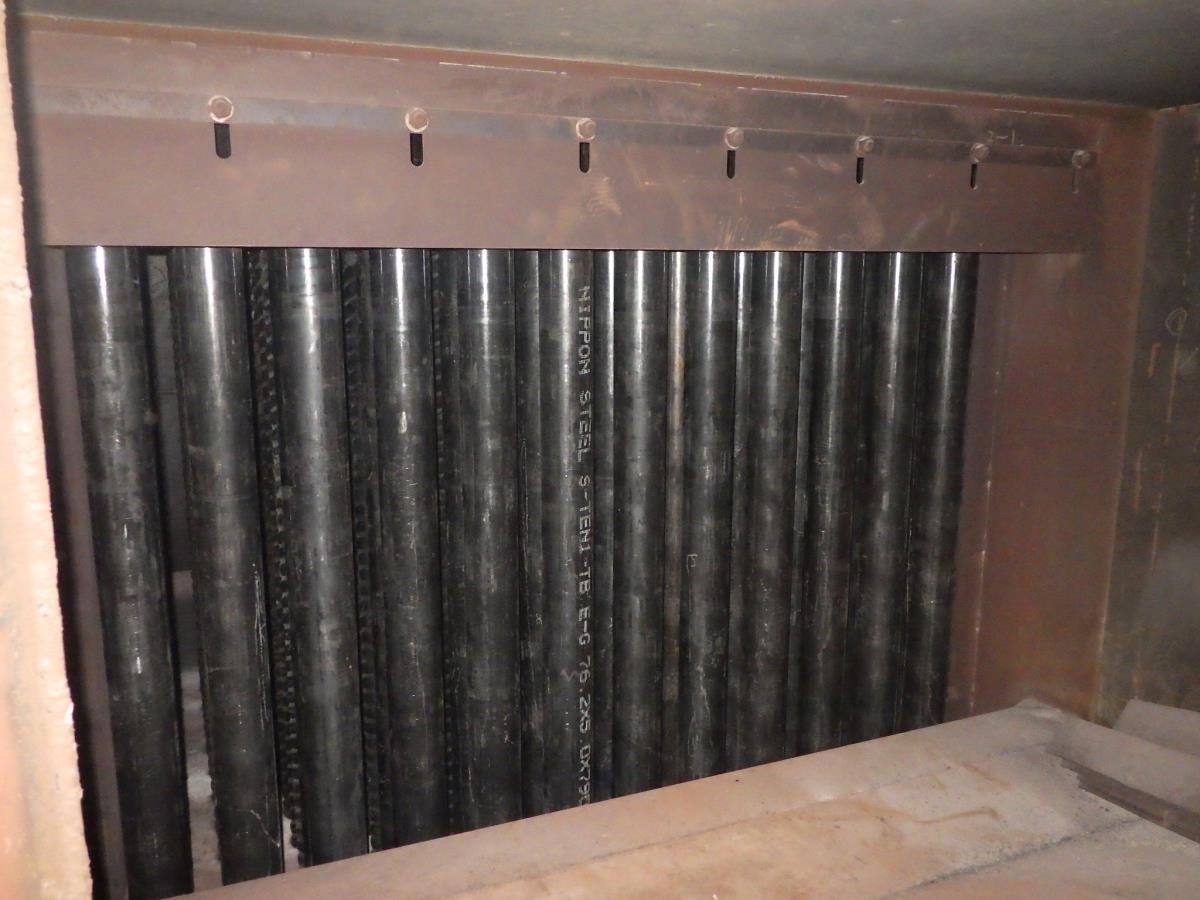

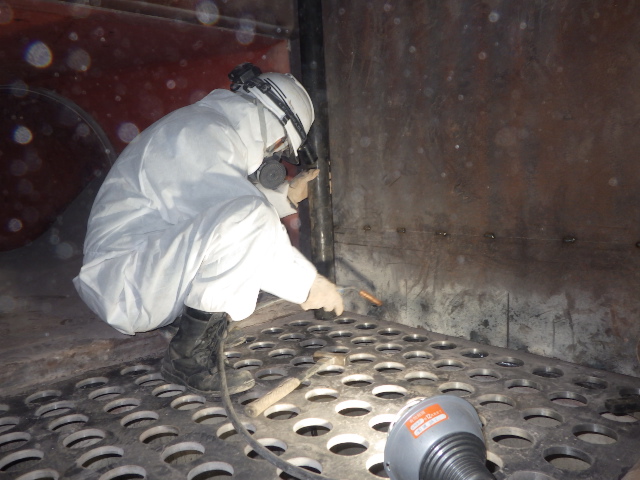

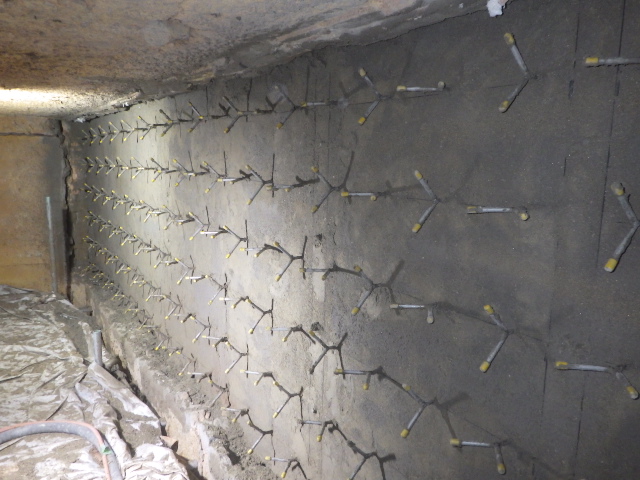

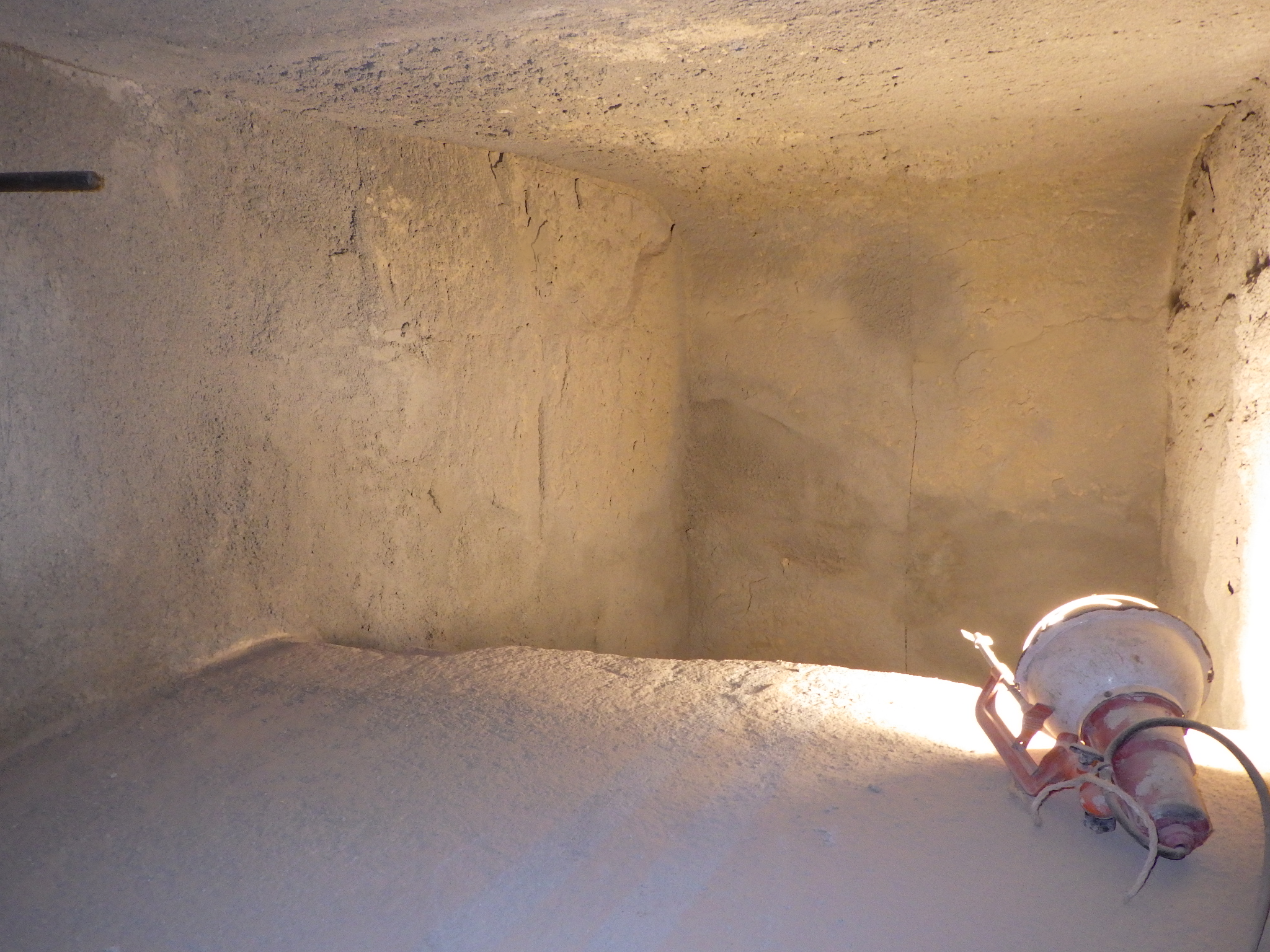

ガス冷却室内部

搬送設備（コンベヤ）

ごみの搬送や、焼却により発生する灰や不燃物等を搬送させる設備です。
チェーンコンベヤやスクリューコンベヤ等、搬送物や目的に合わせて最適なコンベヤを提案いたします。

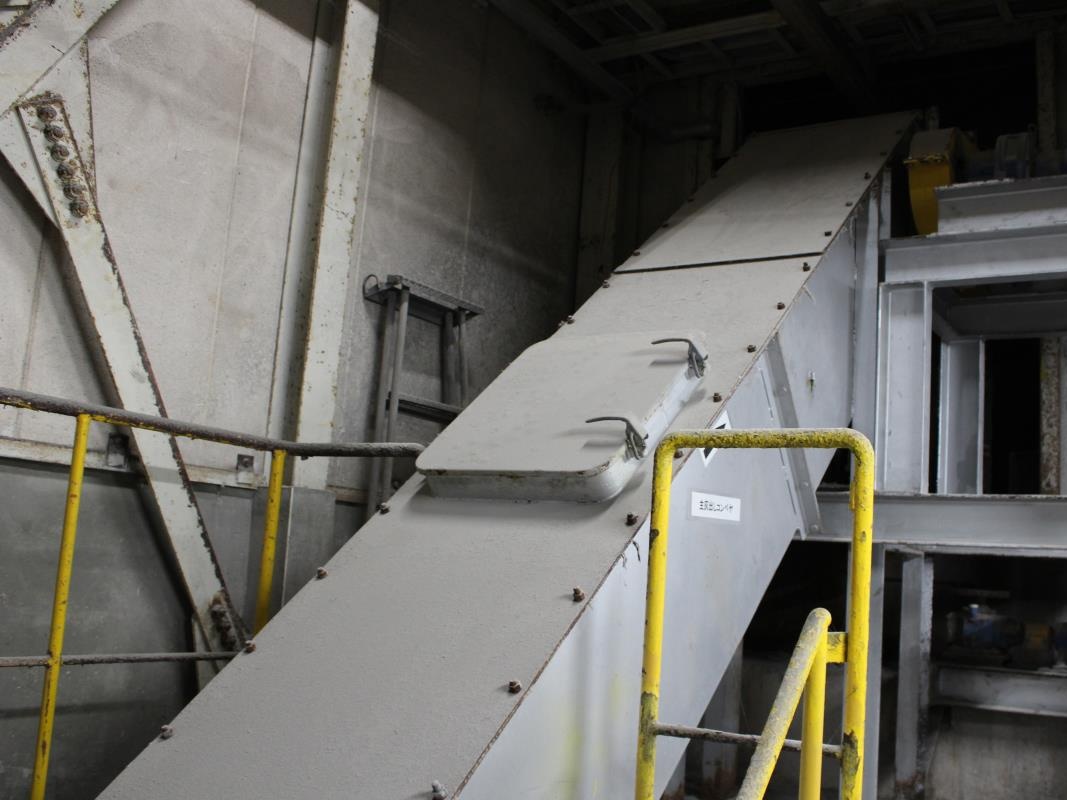

ダスト搬送チェーンコンベヤ

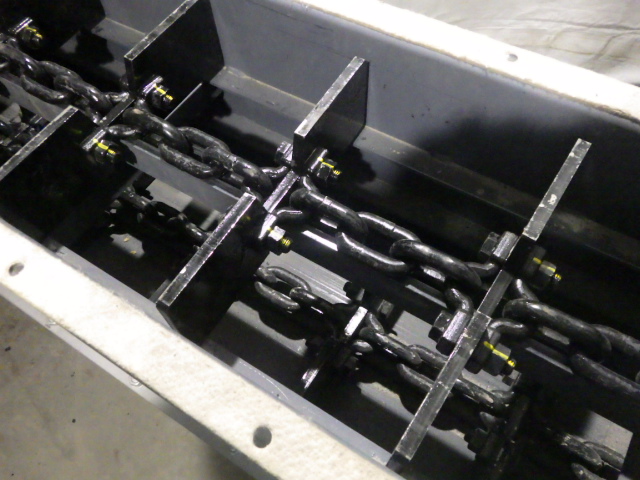

チェーンコンベヤ内部

ごみクレーン

持ち込まれたごみが貯められるピットから、焼却炉投入口(ホッパ)へごみを供給するための設備です。
また、ピット内のごみ質を均一化するための撹拌作業も行います。

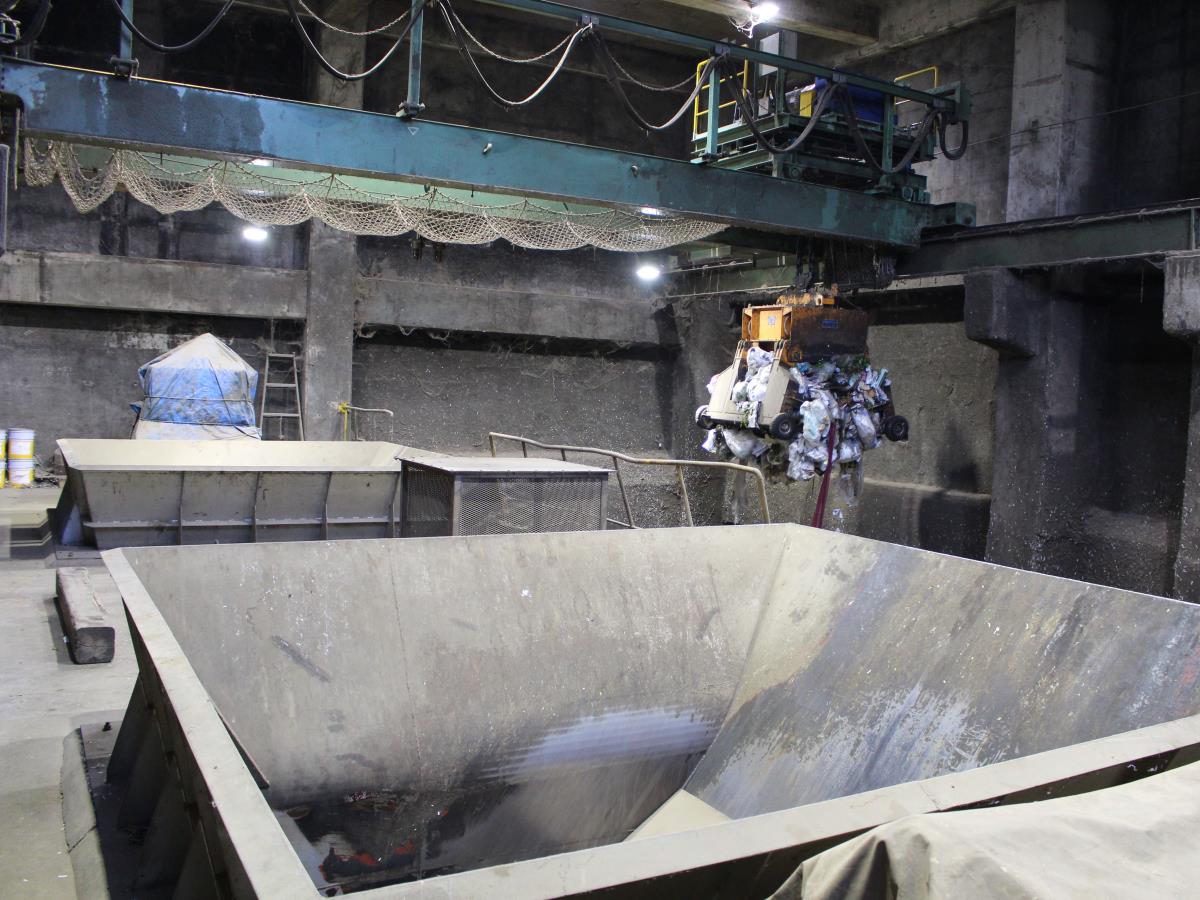

ごみクレーン及び投入口(ホッパ)

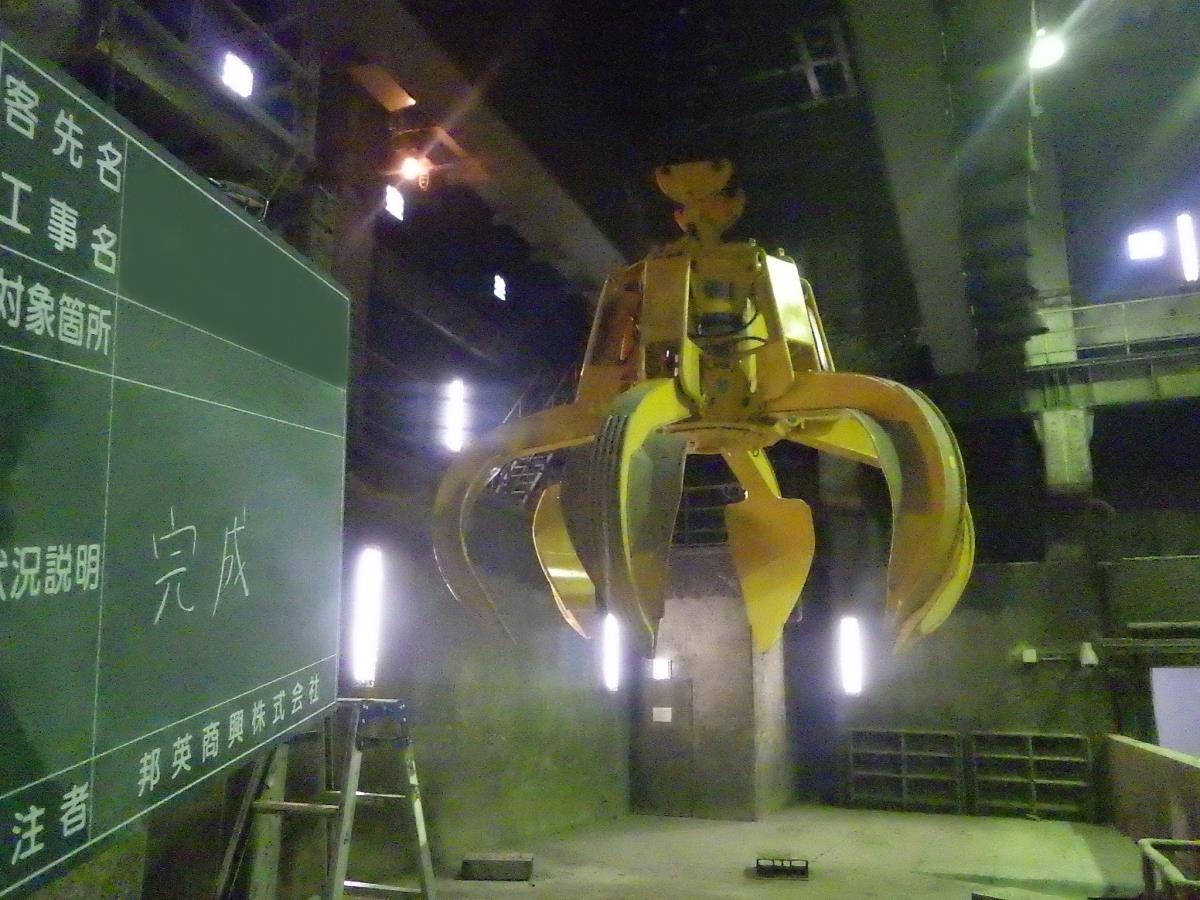

ごみクレーンバケット

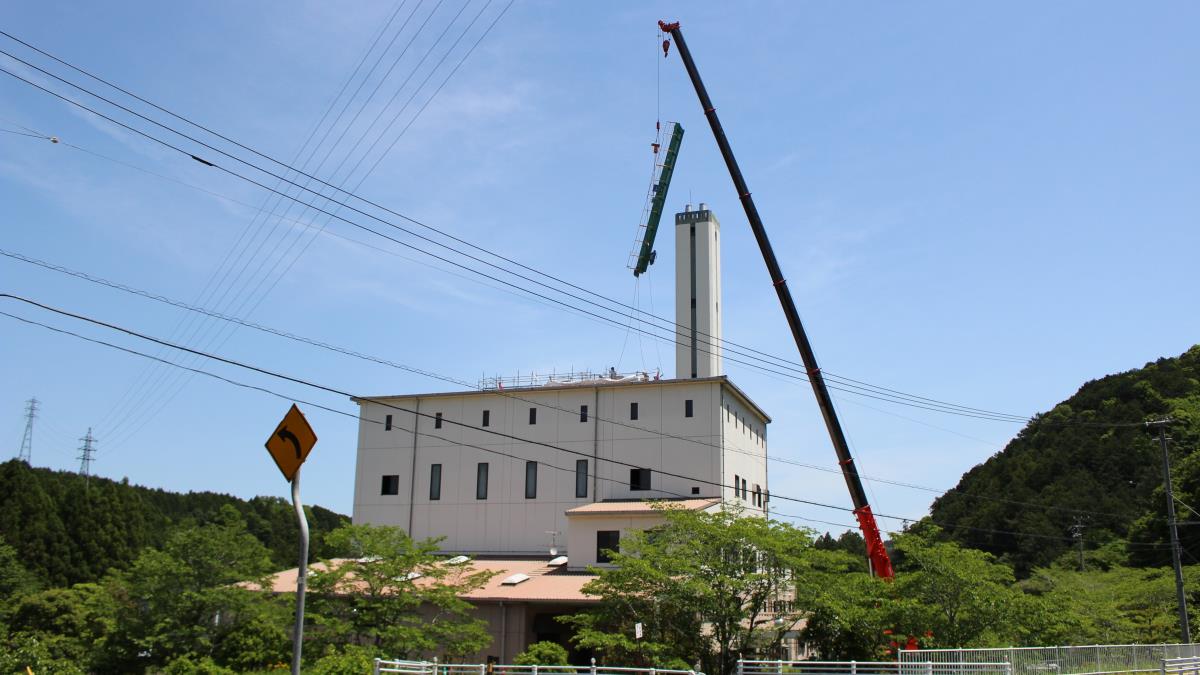

ごみクレーン更新工事

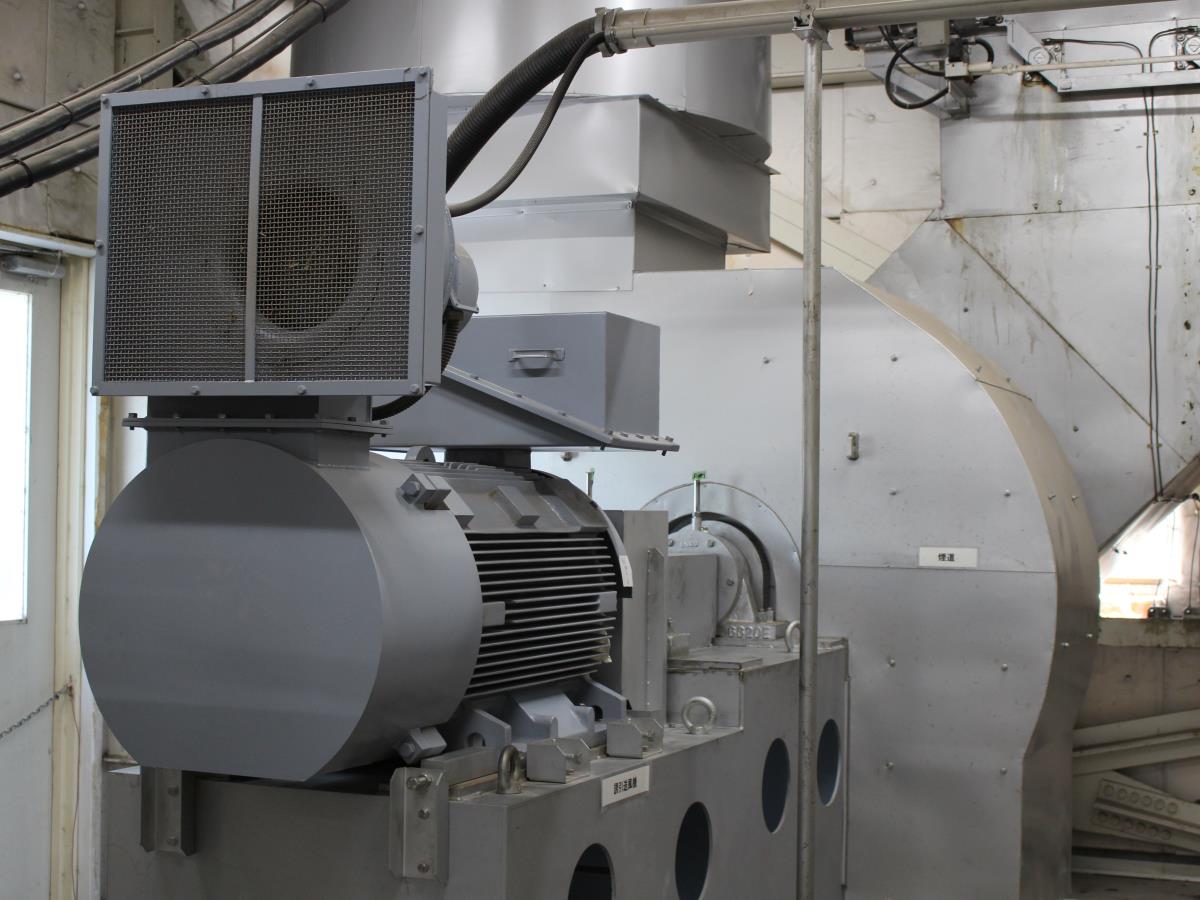

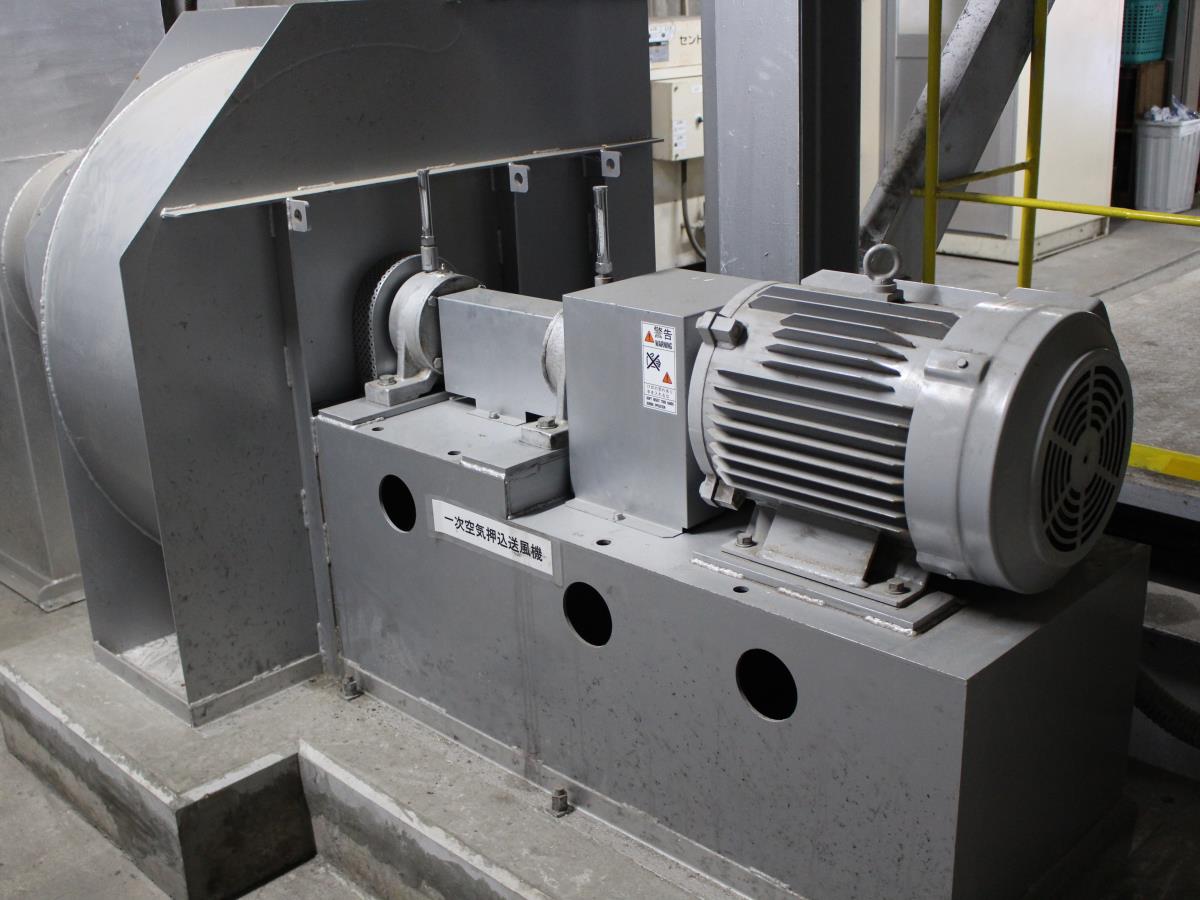

通風設備(押込送風機、誘引送風機)

ごみ燃焼用空気の供給や、燃焼によって発生する排ガスを煙突を通して大気に排出させるための設備です。
空気不足によるごみの不完全燃焼を防ぐ他、炎や煙、排ガスが焼却設備外へ漏れ出すことのないよう、常に炉内を負圧に保つ役割も担っています。また、焼却炉内へ供給される燃焼用空気をごみピットから取り込むことで、ごみ臭気の周辺環境への拡散を防いでいます。
